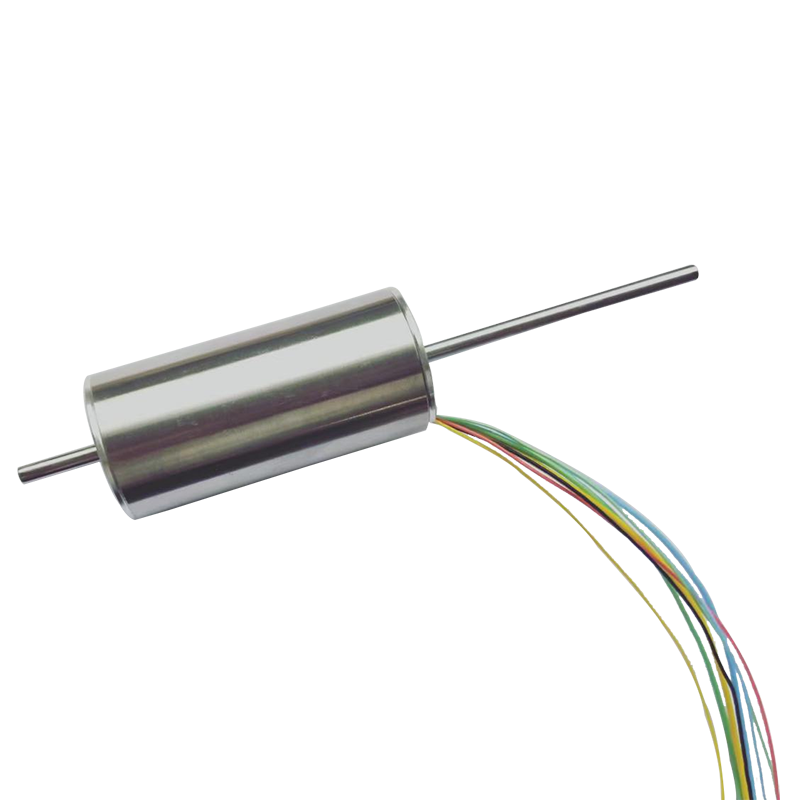

Hall Sensor ပါရှိသော 22mm Brushless DC Motor

Nominal Power ပါ။	W	70.0
အဆင့်သတ်မှတ်ထားသော ဗို့အား	ဗို့	24
ခုခံမှု	အိုဟမ်	0.74
Load Speed ​​မရှိပါ။	rpm	16500
No-load Current	mA	300
Speed ​​Constant	rpm/V	687.5
Torque Constant	mNm/A	13.8
အမြန်နှုန်း / torque စဉ်ဆက်မပြတ်	rpm/mNm	37
Stall Current	mA	32432
Stall Torque	mNm	447
မက်တယ်။ လုပ်ရည်ကိုင်ရည်	%	82
Inductance	mH	0.055
Mechanical Time Constant	ဒေါ်	2.18
Rotor Inertia	gcm²	5.62
Max မှာ။ အထွက်
လက်ရှိ	mA	3380
Torque	mNm	47
အရှိန်	rmp	14337
အထွက်	W	70

● ပတ်ဝန်းကျင် အပူချိန် အကွာအဝေး -40～+100℃
● Max.winding အပူချိန် 155 ℃
●  တိုင်အတွဲများ အရေအတွက် 2
● အဆင့်များ 3
● အလေးချိန် ၁၁၀ ဂရမ်
● Max.speed 18000rpm
● ကစားခြင်းကို အဆုံးသတ်ရန် ＜0.15
● Clearance diametral ≤0.025
● ဦးဆောင် အဓိပ္ပါယ်-

အဝါရောင် မော်တာအကွေ့အကောက်     Pin1;

အစိမ်းရောင်     Motor winding    Pin2;

အပြာ          မော်တာအကွေ့အကောက်    Pin3;
အနီရောင်         +5V                Pin4;
အနက်ရောင်     GND                pIN5;
အညို      Hall sensor      Pin6 ;
ခရမ်းရောင်      Hall sensor      Pin7;
မီးခိုးရောင်      Hall sensor      Pin8။

Nominal Power ပါ။	W	10.0	25.0	25.0	25.0
အဆင့်သတ်မှတ်ထားသော ဗို့အား	ဗို့	24	24	24	36
ခုခံမှု	အိုဟမ်	12	2.2	3.14	7.18
Load Speed ​​မရှိပါ။	rpm	5500	9000	13000	13000
No-load Current	mA	78	150	120	100
Speed ​​Constant	rpm/V	229	375	542	361
Torque Constant	mNm/A	40.06	25.13	17.36	25.93
အမြန်နှုန်း / torque စဉ်ဆက်မပြတ်	rpm/mNm	68.64	32.83	97.97	99.99
Stall Current	mA	2000	10909	7643.3	5013.9
Stall Torque	mNm	80.13	274.12	133	130
မက်တယ်။ လုပ်ရည်ကိုင်ရည်	%	64	78	77	74
Inductance	mH	1.8	0.154	0.25	0.77
Mechanical Time Constant	ဒေါ်	2.82	1.35	3.79	3.18
Rotor Inertia	gcm²	3.72	3.72	3.68	3.03
Max မှာ။ အထွက်
လက်ရှိ	mA	600	1300	1320	890
Torque	mNm	24.04	32.67	23	23
အရှိန်	rmp	3850	7927.5	10432	10372
အထွက်	W	10	27	25	25

● ပတ်ဝန်းကျင် အပူချိန် အကွာအဝေး -40～+100℃
● Max.winding အပူချိန် 155 ℃
● တိုင်နံပါတ်အတွဲ ၁
● အဆင့်များ 3
● အလေးချိန် 110g
● Max.speed 18000rpm
● ကစားခြင်းကို အဆုံးသတ်ရန် ＜0.15
● Clearance diametral ≤0.025
● ဦးဆောင် အဓိပ္ပါယ်-

အဝါရောင် မော်တာအကွေ့အကောက်     Pin1;

အစိမ်းရောင်     Motor winding    Pin2;

အပြာ          မော်တာအကွေ့အကောက်    Pin3;
အနီရောင်        +5V                  Pin4;
အနက်ရောင်    GND                 pIN5;
Brown     Hall အာရုံခံကိရိယာ       Pin6 ;
ခရမ်းရောင်   Hall sensor     Pin7;
မီးခိုးရောင်      Hall sensor      Pin8။
